लेजर कटिंग मशीनों में गियर और रैक की भूमिका

लेजर कटिंग उपकरण में, गियर और रैक सिस्टम एक कोर ट्रांसमिशन घटक के रूप में कार्य करता है, जो गति सटीकता और स्थिरता में एक निर्णायक भूमिका निभाता है। सटीक जाल के माध्यम से, यह कटिंग हेड के बहु-अक्ष समन्वित नियंत्रण को प्राप्त करने के लिए शक्ति को स्थानांतरित करता है, जिससे लेजर कटिंग प्रक्रियाओं की दक्षता और सटीकता सुनिश्चित होती है।

सिद्धांत और कार्य

परिशुद्धता संचरण तंत्र

गियर दांत की सगाई के माध्यम से टोक़ को प्रसारित करते हैं, उच्च संचरण दक्षता (> 98%) और सटीक गियर अनुपात की पेशकश करते हैं। यह गति और टोक़ के सटीक समायोजन को सक्षम करता है, माइक्रोन-लेवल मशीनिंग (± 0.01 मिमी) के लिए जटिल एक्स/वाई/जेड-एक्स-एक्सिस आंदोलनों को करने के लिए काटने वाले सिर को चलाता है।

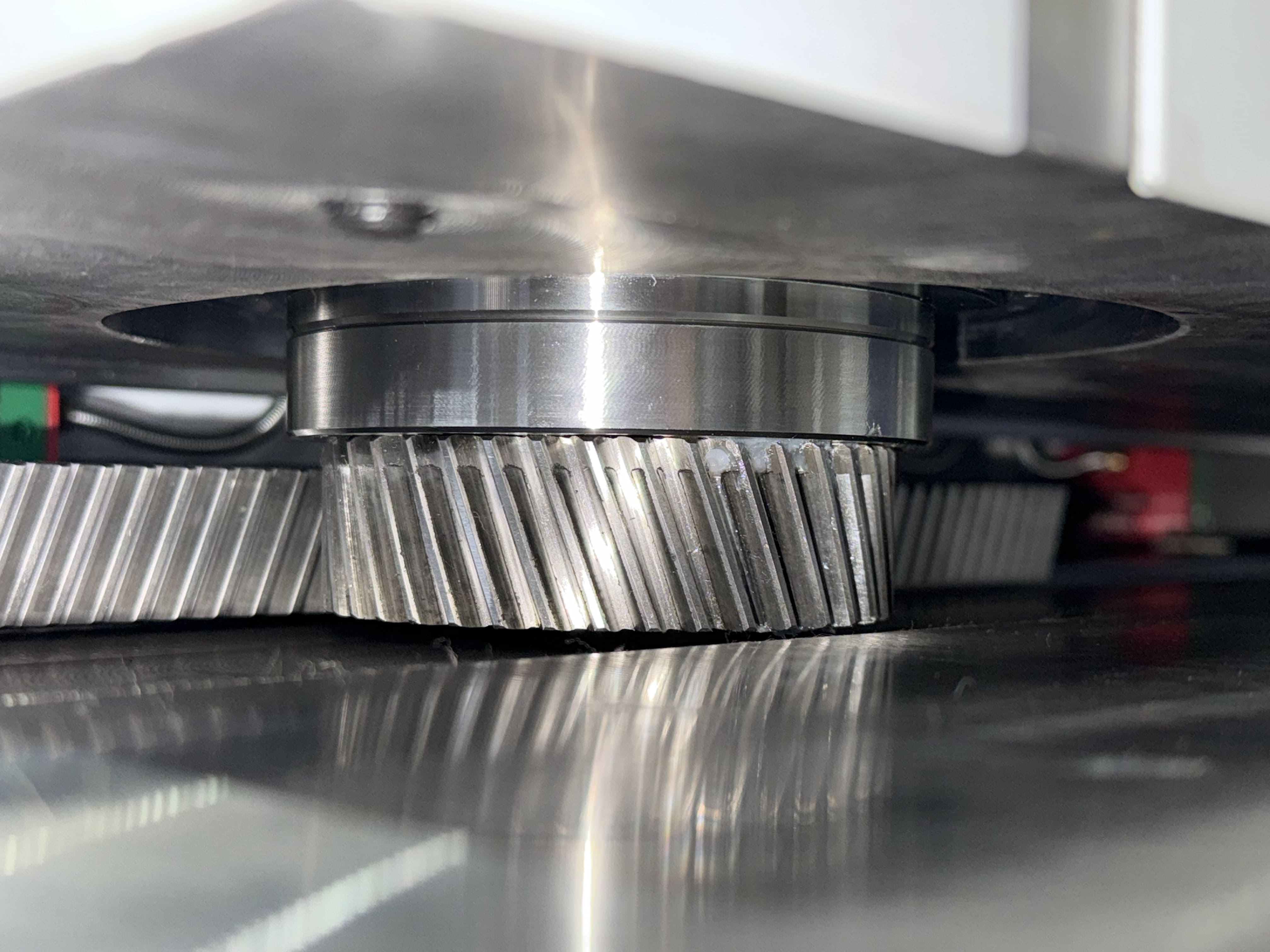

रैक संरचनात्मक विशेषताएं

रैक में रैखिक टूथ प्रोफाइल की सुविधा है, जो अनंत पिच सर्कल के साथ बेलनाकार गियर के बराबर है। लेजर कटर आमतौर पर सीधे या पेचदार रैक का उपयोग करते हैं। पेचदार रैक, उनके उच्च संपर्क अनुपात (> 30% सुधार), चिकनी संचरण, और कम शोर के स्तर (<65 डीबी) के साथ, उच्च गति, उच्च-सटीक अनुप्रयोगों के लिए पसंद किए जाते हैं।

प्रमुख उद्योग लाभ

मल्टी-एक्सिस पोजिशनिंग: रैक और सर्वो मोटर्स का सहयोगात्मक संचालन। 0.01 मिमी की स्थिति सटीकता प्राप्त करता है।

उच्च डायमिक प्रतिक्रिया: अनुकूलित गियरबॉक्स डिजाइन 200 मीटर/मिनट की कटिंग गति के लिए 2 जी त्वरण का समर्थन करता है।

बढ़ाया लोड क्षमता: पेचदार टूथ एंगेजमेंट संपर्क क्षेत्र को बढ़ाता है, एकल-दांतों को 15-20% तक कम करता है और घटक जीवनकाल को 20,000 घंटे तक बढ़ाता है।

रखरखाव दिशानिर्देश

विधानसभा निरीक्षण: एक समान संपर्क पैटर्न के साथ गियर संरेखण सहिष्णुता .0.02 मिमी सुनिश्चित करें।

निकासी नियंत्रण: 0.05-0.08 मिमी के भीतर बैकलैश बनाए रखें; शून्य-बैकलैश ऑपरेशन निषिद्ध है।

स्नेहन प्रबंधन: हर 500 ऑपरेटिंग घंटों में पुनरावृत्ति के साथ आईएसओ VG220 गियर ग्रीस का उपयोग करें।

सुरक्षा उपाय: उजागर गियर के लिए IP54-रेटेड सुरक्षात्मक कवरिंग स्थापित करें; ऑपरेशन के दौरान संपर्क से बचें।

फॉल्ट डिटेक्शन: असामान्य कंपन (> 50 माइक्रोन आयाम) या शोर (> 75 डीबी) के लिए तत्काल शटडाउन आवश्यक है।

हमारे बारे में

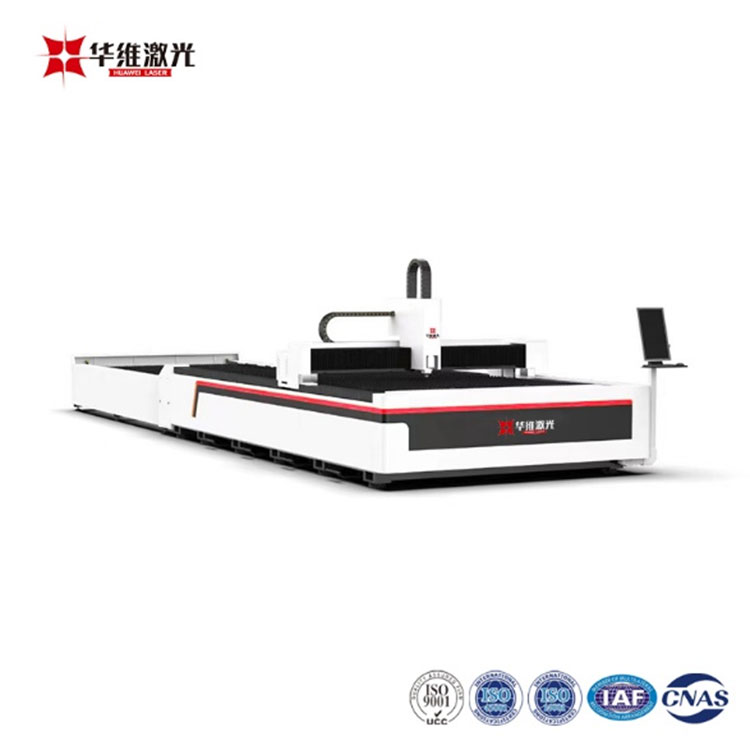

हुआवेई लेजरऔद्योगिक लेजर प्रौद्योगिकी आर एंड डी और एप्लिकेशन में विशेषज्ञता वाला एक उच्च तकनीक वाला उद्यम है। हम उच्च सटीकता, विश्वसनीयता और बुद्धिमान प्रणालियों के लिए प्रसिद्ध, धातु प्रसंस्करण, सटीक विनिर्माण, ऑटोमोटिव उद्योगों, और अधिक में वैश्विक ग्राहकों के लिए उन्नत लेजर कटिंग समाधान प्रदान करते हैं।
