लेजर कटिंग मशीन संरचना और कार्य सिद्धांत विश्लेषण

लेजर कटिंग मशीनें आधुनिक विनिर्माण में व्यापक रूप से उपयोग किए जाने वाले कुशल कटिंग उपकरण हैं, विशेष रूप से धातुओं, गैर-धातुओं और विभिन्न सामग्रियों के प्रसंस्करण के लिए। सटीक संरचनात्मक डिजाइन और शक्तिशाली कार्यक्षमता के साथ, ये मशीनें उच्च सटीकता और गति के साथ जटिल कटिंग कार्यों को पूरा कर सकती हैं। यह लेख लेजर कटिंग मशीन और उनके कार्यों और सिद्धांतों के मुख्य घटकों का गहन विश्लेषण प्रदान करेगा।

1। एक लेजर कटिंग मशीन के मुख्य घटक

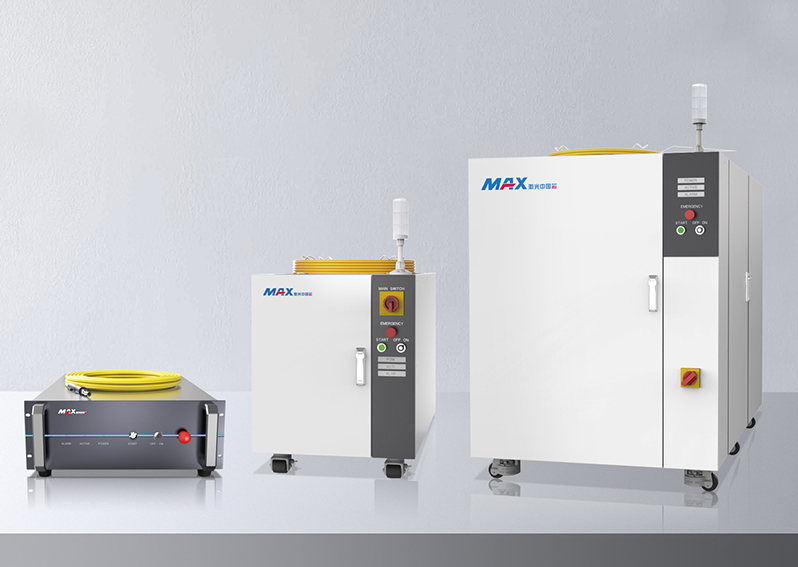

लेजर जनरेटर

फ़ंक्शन: लेजर जनरेटर लेजर कटिंग मशीन का मुख्य घटक है, जो उच्च-ऊर्जा लेजर बीम के उत्पादन के लिए जिम्मेदार है।

सिद्धांत: लेजर जनरेटर एक उत्तेजना स्रोत की कार्रवाई के तहत एक लेजर माध्यम (जैसे गैस, ठोस, या अर्धचालक) के माध्यम से उच्च-तीव्रता, मोनोक्रोमैटिक लेजर बीम का उत्सर्जन करता है। लेजर कटिंग मशीनों में उपयोग किए जाने वाले सामान्य प्रकार के लेज़रों में CO2 लेजर और फाइबर लेजर शामिल हैं।

ऑप्टिकल तंत्र

फ़ंक्शन: ऑप्टिकल सिस्टम लेजर जेनरेटर से कटिंग हेड तक लेजर बीम को प्रसारित करने और लेजर के फोकस और बीम गुणवत्ता को समायोजित करने के लिए जिम्मेदार है।

सिद्धांत: ऑप्टिकल सिस्टम में आमतौर पर दर्पण, लेंस और ऑप्टिकल फाइबर शामिल होते हैं। लेजर बीम को निर्देशित किया जाता है और इन घटकों के माध्यम से लेजर की सटीक स्थिति और एकाग्रता सुनिश्चित करने के लिए ध्यान केंद्रित किया जाता है। फाइबर लेजर कटिंग मशीनें ऑप्टिकल फाइबर का उपयोग सीधे लेजर को काटने वाले सिर तक पहुंचाने के लिए करती हैं, जबकि CO2 लेजर कटिंग मशीनें लेजर को काटने वाले क्षेत्र में संचारित करने के लिए दर्पण का उपयोग करती हैं।

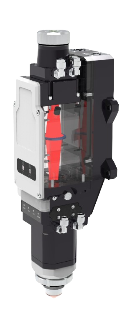

कटिंग हेड

फ़ंक्शन: कटिंग हेड लेजर कटिंग मशीन के "टूल" के रूप में कार्य करता है, जो गैस प्रवाह की दिशा को नियंत्रित करते हुए वर्कपीस सतह पर लेजर बीम पर ध्यान केंद्रित करता है।

सिद्धांत: कटिंग हेड में वर्कपीस के कटिंग क्षेत्र पर लेजर बीम पर ध्यान केंद्रित करने के लिए लेंस और फोकस दर्पण होते हैं। इसके अतिरिक्त, काटने वाला सिर एक सहायक गैस नोजल से सुसज्जित है जो चिकनी काटने और उच्च गुणवत्ता सुनिश्चित करने के लिए पिघले हुए धातु को उड़ा देता है।

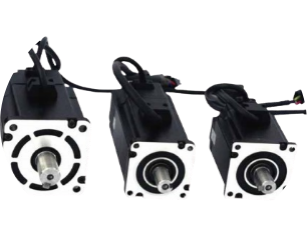

गति तंत्र

फ़ंक्शन: मोशन सिस्टम लेजर कटिंग मशीन को वर्कपीस सतह पर सटीक द्वि-आयामी या तीन-आयामी कटिंग मूवमेंट करने की अनुमति देता है।

सिद्धांत: गति प्रणाली में ड्राइव मोटर्स, रेल, सर्वो मोटर्स और सटीक ट्रांसमिशन घटक शामिल हैं। एक संख्यात्मक नियंत्रण प्रणाली (सीएनसी) के माध्यम से, गति प्रणाली एक्स, वाई, और जेड कुल्हाड़ियों के साथ लेजर हेड की उच्च-सटीक आंदोलन सुनिश्चित करती है, जो काटने के पथ और वर्कपीस के सटीक संरेखण की गारंटी देती है।

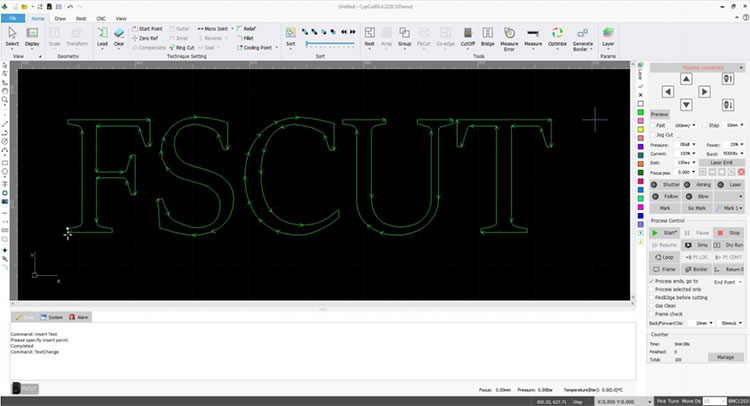

सीएनसी नियंत्रण प्रणाली

फ़ंक्शन: CNC सिस्टम लेजर कटिंग मशीन के समग्र नियंत्रण और शेड्यूलिंग के लिए जिम्मेदार है, जो काटने की प्रक्रिया के प्रत्येक विवरण को ठीक से प्रबंधित करता है।

सिद्धांत: सीएनसी सिस्टम लेजर पावर, कटिंग स्पीड, फ़ीड की गति, और इनपुट कटिंग ब्लूप्रिंट या प्रोग्राम के आधार पर ध्यान केंद्रित करने जैसे मापदंडों को समायोजित करता है, यह सुनिश्चित करता है कि कटिंग प्रक्रिया सुचारू रूप से आगे बढ़ती है। आधुनिक लेजर कटिंग मशीन आमतौर पर उन्नत कंप्यूटर-आधारित नियंत्रण प्रणालियों का उपयोग करते हैं, उच्च स्तर के स्वचालन की पेशकश करते हैं।

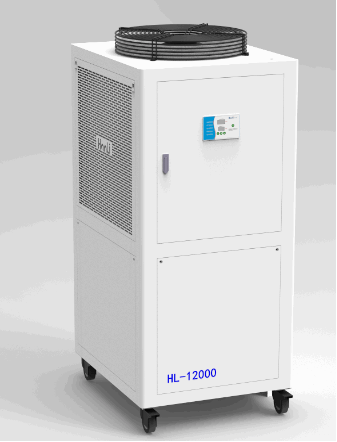

शीतलन प्रणाली

फ़ंक्शन: कूलिंग सिस्टम उच्च-शक्ति लेजर ऑपरेशन के दौरान लेजर जनरेटर और कटिंग हेड जैसे महत्वपूर्ण घटकों की ओवरहीटिंग को रोकता है, स्थिर मशीन प्रदर्शन और सटीकता सुनिश्चित करता है।

सिद्धांत: शीतलन प्रणाली वास्तविक समय में प्रमुख घटकों के तापमान को विनियमित करने के लिए पानी या हवा को ठंडा करने का उपयोग करती है, गर्मी बिल्डअप को रोकती है जो प्रदर्शन को नकारात्मक रूप से प्रभावित कर सकती है। इसमें आमतौर पर एक शीतलक टैंक, पंप और हीट एक्सचेंजर शामिल होते हैं।

सपाट छाती

फ़ंक्शन: निकास प्रणाली कटिंग प्रक्रिया के दौरान उत्पन्न धुएं और हानिकारक गैसों को हटा देती है, जो एक स्वच्छ काम करने वाले वातावरण और उचित मशीन संचालन को सुनिश्चित करती है।

सिद्धांत: लेजर कटिंग महत्वपूर्ण मात्रा में धुएं और हानिकारक गैसों को उत्पन्न करता है। निकास प्रणाली इन कणों को काटने के क्षेत्र से हटाने के लिए धूल संग्रह उपकरणों और वेंटिलेशन नलिकाओं का उपयोग करती है, जो एक स्वच्छ और सुरक्षित कामकाजी वातावरण सुनिश्चित करती है।

2। एक लेजर कटिंग मशीन का कार्य सिद्धांत

एक लेजर कटिंग मशीन के कार्य सिद्धांत को निम्नानुसार संक्षेपित किया जा सकता है: लेजर जनरेटर एक उच्च-शक्ति लेजर बीम का उत्पादन करता है, जो ऑप्टिकल सिस्टम के माध्यम से काटने वाले सिर को प्रेषित होता है। काटने वाला सिर तब वर्कपीस सतह पर लेजर बीम को केंद्रित करता है। लेजर से उच्च गर्मी सामग्री को पिघला देती है या वाष्पित हो जाती है, जबकि सहायक गैसें पिघली हुई सामग्री को उड़ा देती हैं, सटीक कटौती को पूरा करती हैं।

लेजर कटिंग के लाभ:

उच्चा परिशुद्धि: लेजर बीम बेहद ठीक है, माइक्रोन-स्तरीय परिशुद्धता को सक्षम करता है।

उच्च गति में कटौती: लेजर कटिंग उच्च कटिंग गति प्रदान करता है, विशेष रूप से पतली शीट सामग्री के लिए।

गैर-संपर्क प्रसंस्करण: लेजर कटिंग एक गैर-संपर्क प्रक्रिया है, जो यांत्रिक उपकरणों पर पहनने और आंसू से बचती है।

हुआवेई लेजर

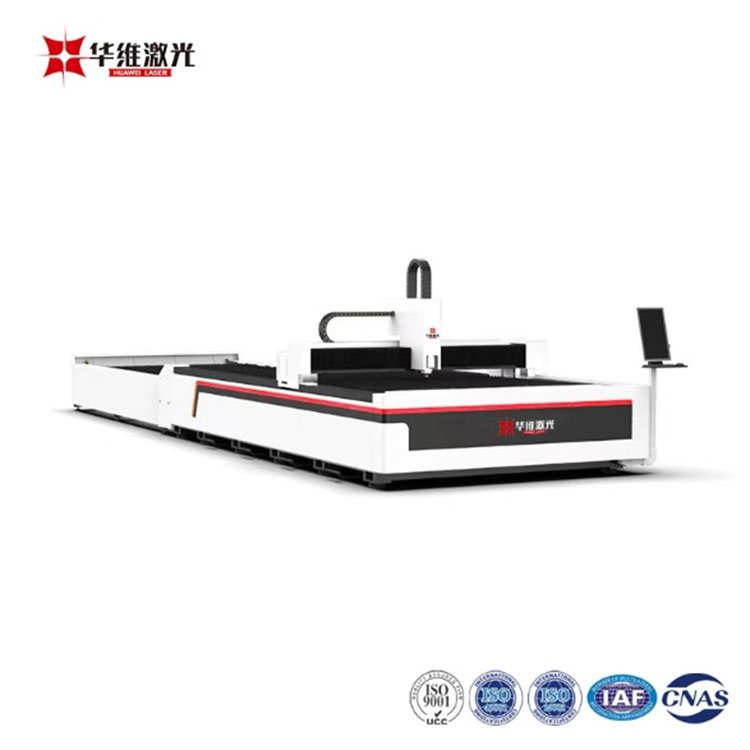

लेजर उपकरण उद्योग में एक प्रमुख निर्माता के रूप में, हुआवेई लेजर उच्च दक्षता, स्थिर और सटीक लेजर कटिंग समाधान प्रदान करने के लिए तकनीकी नवाचार और विशेषज्ञता के वर्षों का लाभ उठाता है। Huawei लेजर चुनने का मतलब केवल एक उच्च-प्रदर्शन लेजर कटिंग मशीन प्राप्त करने से अधिक है; इसका मतलब है कि आपकी उत्पादन यात्रा में आपका समर्थन करने के लिए प्रतिबद्ध एक विश्वसनीय साथी प्राप्त करना। उन्नत प्रौद्योगिकी और चौकस सेवा के साथ, हुआवेई लेजर की30000W एक्सचेंज-प्लेटफॉर्म फाइबर लेजर कटिंग मशीन विभिन्न उद्योगों की जरूरतों को पूरा करते हुए, असाधारण सटीकता और गति प्रदान करें।
